フジテレビＦＮＮスーパーニュース取材協力

放送日：平成１８年７月１９日
撮影日：平成１８年７月１１日

■東京などで油圧ジャッキを使用して壁破りによる 窃盗事件を重ねている アジア系外国人窃盗集団
　「爆窃団（ばくせつだん）」の手口を再現出来ないかと、フジテレビジョンからの依頼が、７月の４日に連絡が入り、
　同月６日にＡＤが、来て打ち合わせを。
　圧縮試験器による、破壊を受際に、平板・ブロック等にて、破壊したが、インパクトに欠けると、言うことで、
　擬似壁を使って、撮影したいとのこと。
　実験の主旨が、壁厚100㎜の壁が油圧ジャッキで、簡単に抜けるものなのか、と言う事なので、
　以前の鉄筋コンクリート構造物の２１Ｎ/ｍ㎡を、満足して欲しいとのこと。
　鉄筋は、１０㎜300ピッチ、スラブは、既存壁との剥がれが心配なので、１３㎜150ピッチ。
　材齢３日で、２１Ｎの強度が、欲しい為に、２４－１８－２０－Ｈで、７月８日に打設。
　撮影当日に、圧縮強度確認、実際の擬似壁破壊撮影と・・・

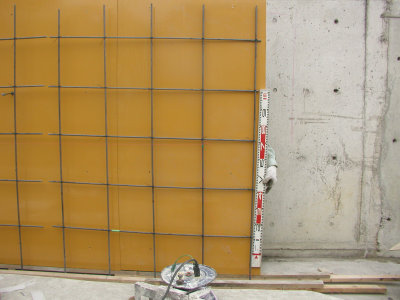

	■鉄筋工 躯体部分ＳＤ１０　ピッチ３００ スラブ部分ＳＤ１３　ピッチ３００ アンカーは、ケミカルアンカー 躯体３００ピッチ、スラブ１５０ピッチ

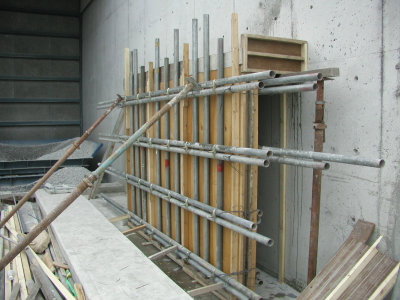

	■型枠完成 外側　Ｈ＝１９０　Ｌ＝２６００　Ｗ＝６００ 壁厚＝１００ 内側　Ｈ＝１８０　Ｌ＝２６００　Ｗ＝５００ 壁厚＝１００ 社員（素人）が作ったけれど、それなりのできばえに（笑）

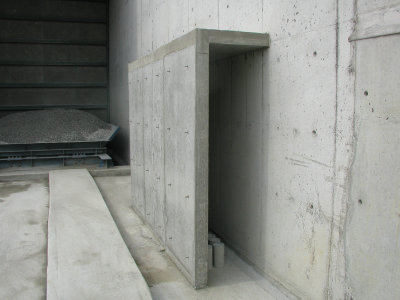

	■躯体全体 配合　普通　２４－１８－２０－Ｈ スランプ１９．０㎝ 空気量　４．３％ コンクリート温度　２７．５℃

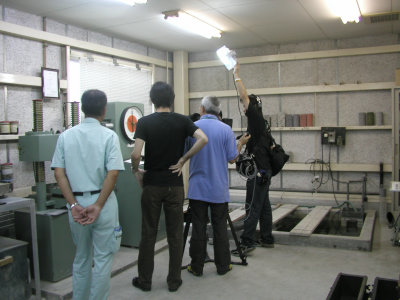

	■圧縮強度試験 材齢３日　平均強度２２．６Ｎ／ｍ㎡ 現場気中養生

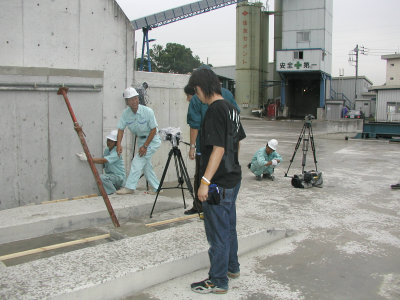

	■油圧ジャッキによる破壊試験 １０ｔ用油圧ジャッキ使用 固定カメラ２台、移動カメラ１台で、撮影

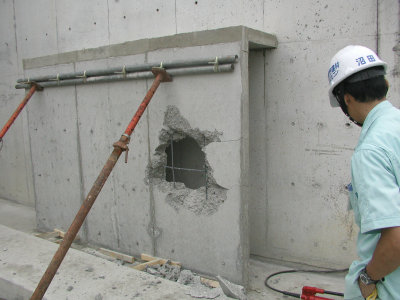

	■破壊試験 油圧ジャッキで、穴が・・・・ 内側は、ジャッキの大きさの穴だけが・・・
	■試験終了後 社長のインタビュー風景

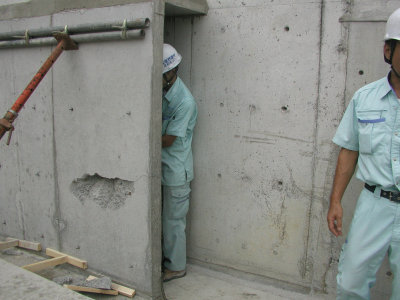

	■撮影終了後 ５カ所程、油圧ジャッキで、穴を開けると、人が通れる程の穴が・・・ ２カ所目からは、簡単に穴が・・・・ 慣れると、５分程で人が通れる穴を開けられるかも・・・

貧配合で、簡単に油圧ジャッキで、穴が開いたので、圧縮強度42.5N/m㎡
のＵ字溝蓋で、どの位の強度で穴が開くか試験を自社で単独実施

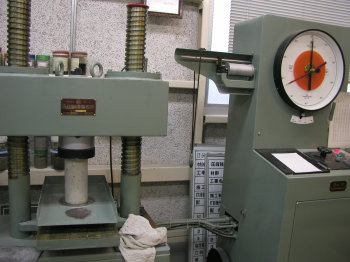

	■圧縮強度 最大荷重２６６ＫＮ 供試体　10φ×20 強度42.5N/ｍ㎡

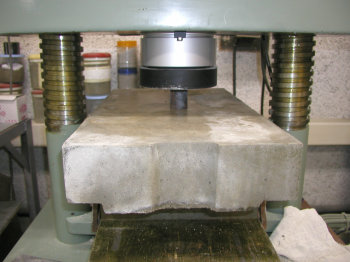

	■Ｕ字溝蓋試験 600㎜×330㎜×100㎜ 鉄柱で、コンクリートを押し抜く考えで 支持ローラー巾200㎜に設定 載荷面35φ鉄柱

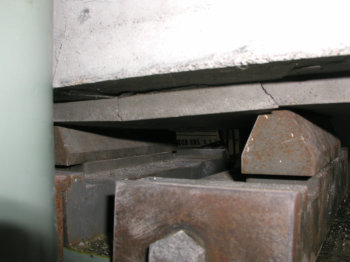

	■Ｕ字溝蓋試験 支持ローラー内側にひび割れ 荷重は、118ＫＮ

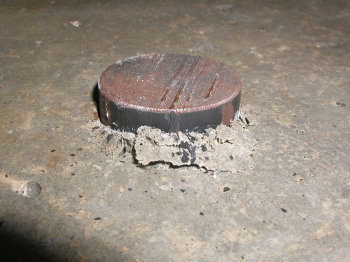

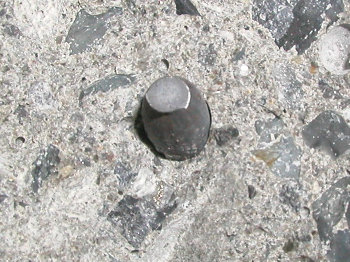

	■Ｕ字溝蓋試験 載荷用の鉄柱が、コンクリート内にめり込む
	■Ｕ字溝蓋試験 Ｕ字溝蓋上部

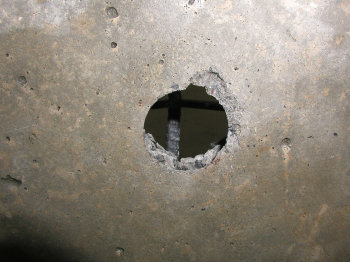

	■Ｕ字溝蓋試験 Ｕ字溝蓋下部 鉄筋が裁断することなく、押し抜きに成功。 荷重が、118ＫＮなので、１０ｔ油圧ジャッキでも、可能！

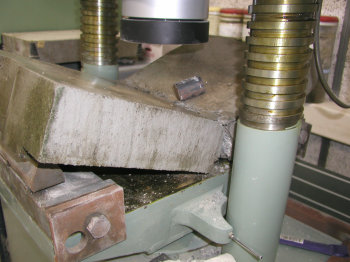

	■Ｕ字溝蓋試験 コンクリートの曲げを考え 支持ローラー巾550㎜に設定 荷重45ＫＮ 穴が開くことなく真っ二つに・・・

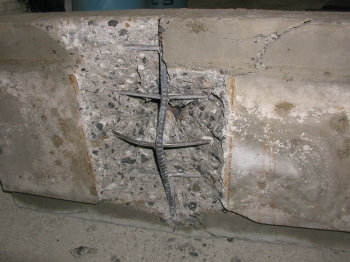

	■Ｕ字溝蓋試験 二分筋が、引っ張りにより、裁断 スパンを大きくとる事により、４ｔジャッキでも、 破壊が可能！
